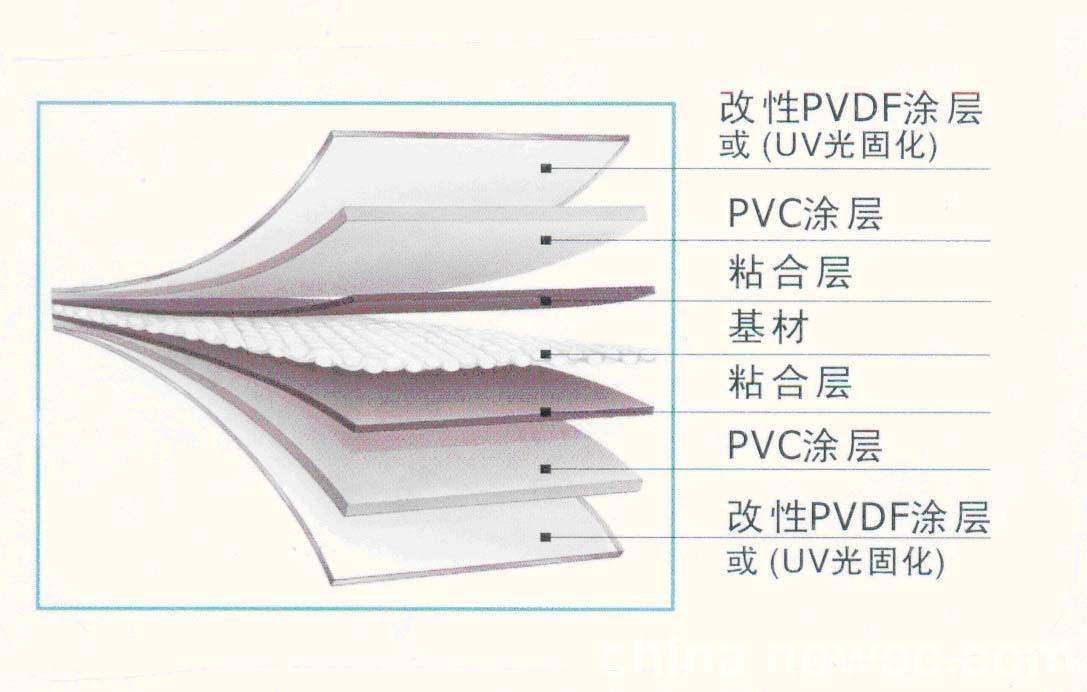

經(jīng)過(guò)專(zhuān)家的試驗(yàn)研究，從廣州膜結(jié)構(gòu)膜材厚度及膜材的抗拉強(qiáng)度、連接強(qiáng)度和撕裂強(qiáng)度，結(jié)果表明室外與室內(nèi)的膜材自然老化程度上，會(huì)出現(xiàn)有不同的現(xiàn)象，還有不同的反應(yīng)，可以經(jīng)過(guò)是從自然老化的現(xiàn)象中給出不同的結(jié)論。如下：

  1、自然環(huán)境下老化的膜材，其膜面顏色變?yōu)辄S灰色且厚度增加，而室內(nèi)老化的膜材，其表面仍為白色并具有光澤；無(wú)論是自然老化還是室內(nèi)老化的膜材，其抗拉強(qiáng)度、連接強(qiáng)度和撕裂強(qiáng)度都出現(xiàn)了不同程度的降低，并表現(xiàn)出較大的離散性，撕裂強(qiáng)度的變化更為顯著。

  2、膜材老化后，其撕裂強(qiáng)度的降低比抗拉強(qiáng)度的降低更為顯著，并表現(xiàn)出更大的離散性；2種試樣經(jīng)緯向撕裂強(qiáng)度的試驗(yàn)結(jié)果表明無(wú)論是自然老化還是非自然暴露情況下的老化，膜材基層纖維的老化具有一致性。

  3、膜材長(zhǎng)期存放在室內(nèi)空氣當(dāng)中，其經(jīng)緯向抗拉強(qiáng)度也會(huì)降低，表明膜材在非自然暴露情況下也存在老化現(xiàn)象，而此種老化并未導(dǎo)致膜材厚度的變化。

  4、膜材經(jīng)過(guò)自然老化后，其厚度會(huì)增加，進(jìn)而影響膜材的力學(xué)性能，這表現(xiàn)在發(fā)生自然老化后，膜材經(jīng)緯向抗拉強(qiáng)度的降低幅度大于同期室內(nèi)保存的膜材；此外，索痕只會(huì)影響膜材破壞時(shí)斷裂的位置，而不會(huì)降低其抗拉強(qiáng)度。

  5、連接焊縫既會(huì)影響膜材的抗拉強(qiáng)度，也會(huì)影響膜材斷裂的位置。

  6、不論是經(jīng)過(guò)自然老化還是非自然暴露情況下的老化，PVDF膜材的抗拉強(qiáng)度、連接強(qiáng)度和撕裂強(qiáng)度都會(huì)出現(xiàn)不同程度降低.膜材力學(xué)性能的降低同膜材涂層的老化和基材的老化具有一定的關(guān)聯(lián)性，下一步工作應(yīng)對(duì)同一批老化后的膜材進(jìn)行涂層強(qiáng)度和基材強(qiáng)度的測(cè)定，研究涂層老化和基材老化對(duì)膜材力學(xué)性能的影響，為建立人工加速老化試驗(yàn)和自然老化試驗(yàn)之間的關(guān)系提供依據(jù)。

  從以上看出，廣州膜結(jié)構(gòu)膜材PVDF自然老化中，分為有戶外自然老化的力學(xué)性能程度高低和室內(nèi)自然老化的力學(xué)性能程度高低，兩者中會(huì)有不同的破壞性。

  如果您對(duì)“廣州膜結(jié)構(gòu)PVDF膜材自然老化的單軸力學(xué)性能結(jié)論”有什么疑問(wèn)的可以咨詢我們官網(wǎng)在線客服，我們會(huì)第一時(shí)間為你服務(wù)。我們始終堅(jiān)持：質(zhì)量?jī)?yōu)先，業(yè)主至上；
